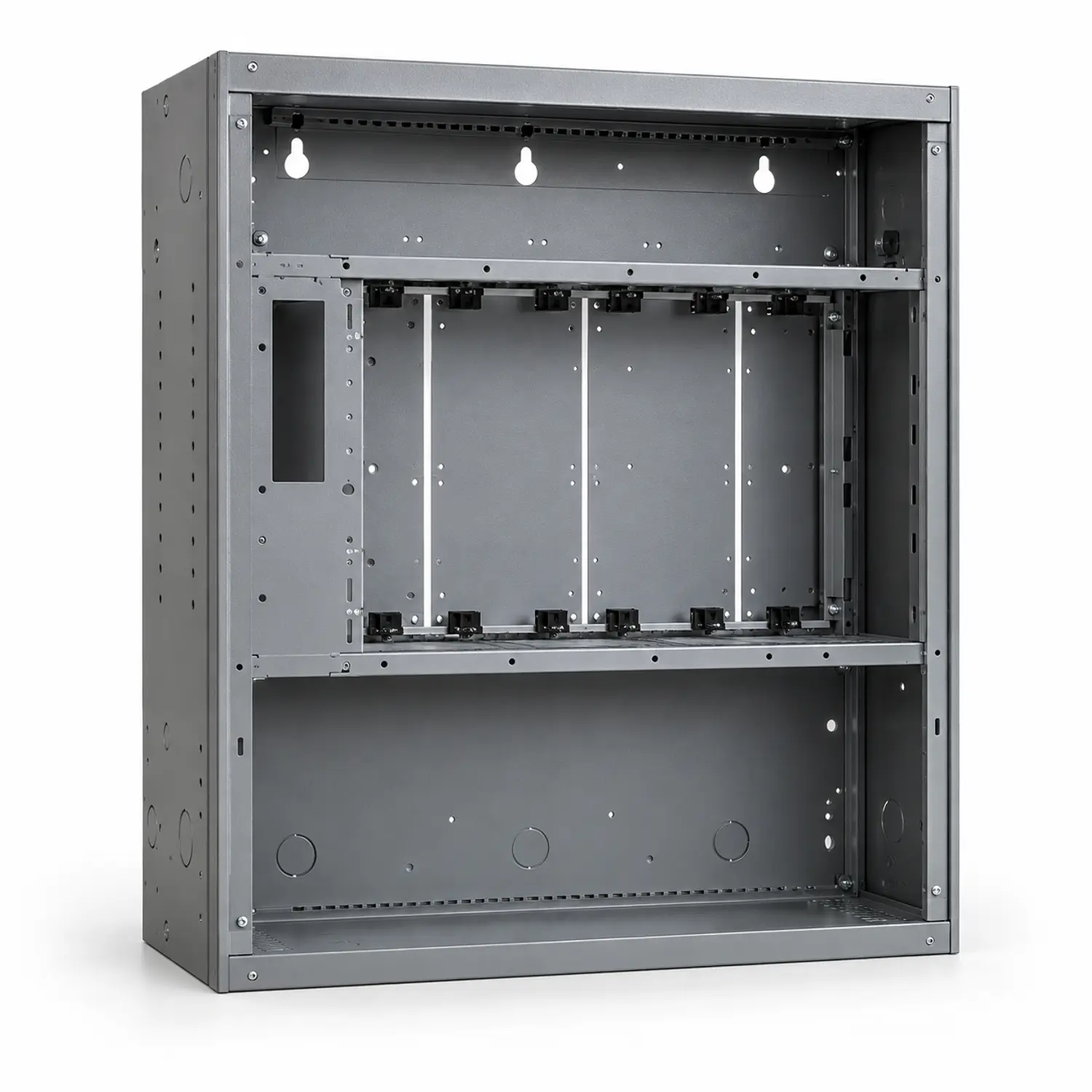

Notifier C5A-NW, Chasis de Audio para DVC y Teclado en Gabinetes CAB-5, sin Compartimento para Micrófono ni Teléfono

Características destacadas

• Chasis de montaje para el sistema Digital Voice Command (DVC) y su teclado.
• Compatibilidad con gabinetes Notifier serie CAB-5.
• Montaje en la primera, segunda o tercera fila del gabinete.
• Posición de instalación de DVC y teclado en el lado izquierdo.
• Dos posiciones para módulos opcionales en la placa posterior.
• Admite panel de revestimiento DPA-2A5 vendido por separado.
• DPA-2A5 permite agregar dos posiciones frontales a la derecha.
• Configuración compatible con accesorios de montaje ABP-1, ACM-30 y módulos opcionales.
• Variante sin espacio de micrófono ni alojamiento de teléfono para bomberos.
• Es un chasis mecánico; no es un controlador DVC completo.

Chasis de audio para sistemas de alarma contra incendios

El Notifier C5A-NW proporciona la estructura mecánica de montaje para integrar el sistema Digital Voice Command (DVC) y su teclado en gabinetes CAB-5. Forma parte de una configuración profesional de audio para sistemas de detección y alarma de incendios.

Montaje del DVC y su teclado en el lado izquierdo

La disposición documentada por Honeywell sitúa el DVC y el teclado en la zona izquierda del chasis. Esta configuración deja el resto del conjunto disponible para las opciones de expansión que correspondan al proyecto.

Integración con la familia de gabinetes CAB-5

El fabricante especifica que los chasis de la serie C5A pueden instalarse en gabinetes CAB-5 y ubicarse en la primera, segunda o tercera fila. La selección de la ubicación y de los demás componentes depende de la arquitectura del sistema.

Dos posiciones para tarjetas opcionales en la placa posterior

La parte trasera del chasis permite instalar dos tarjetas de módulo adicionales opcionales. Estas posiciones están destinadas a ampliar una configuración de audio y comunicación de acuerdo con los equipos compatibles.

Panel frontal compatible DPA-2A5

La referencia DPA-2A5 es el panel de revestimiento que Honeywell identifica para el C5A-NW. Se solicita por separado y permite utilizar posiciones adicionales en el frente derecho del conjunto.

Dos posiciones frontales adicionales con DPA-2A5

Al utilizar el panel DPA-2A5 es posible incorporar dos posiciones a la derecha, destinadas a componentes como placas ciegas ABP-1, anunciadores ACM-30 o tarjetas opcionales compatibles, conforme al diseño de la instalación.

Versión sin compartimento para micrófono

La variante C5A-NW no incorpora el alojamiento lateral para micrófono ni teléfono de bomberos. Esto la diferencia del C5A-M, que incluye el compartimento para estos componentes y utiliza el panel DPA-C5.

Diseño de una configuración de voz digital

La elección del chasis determina la distribución de los módulos DVC y las posibilidades de acceso frontal dentro del gabinete. Su función es proporcionar el montaje mecánico; no equivale al controlador DVC ni a su teclado electrónico.

Accesorios relacionados y selección técnica

El panel DPA-2A5, los anunciadores ACM-30 y las tarjetas opcionales son referencias distintas. El integrador debe verificar compatibilidad y cantidades según el esquema de control, indicación y comunicación de voz requerido.

Instalación profesional en gabinete

La instalación debe seguir las instrucciones de Notifier para gabinetes CAB-5 y para los módulos Digital Voice Command. La documentación del fabricante muestra los puntos de montaje del controlador en la placa del chasis.

Especificaciones técnicas
