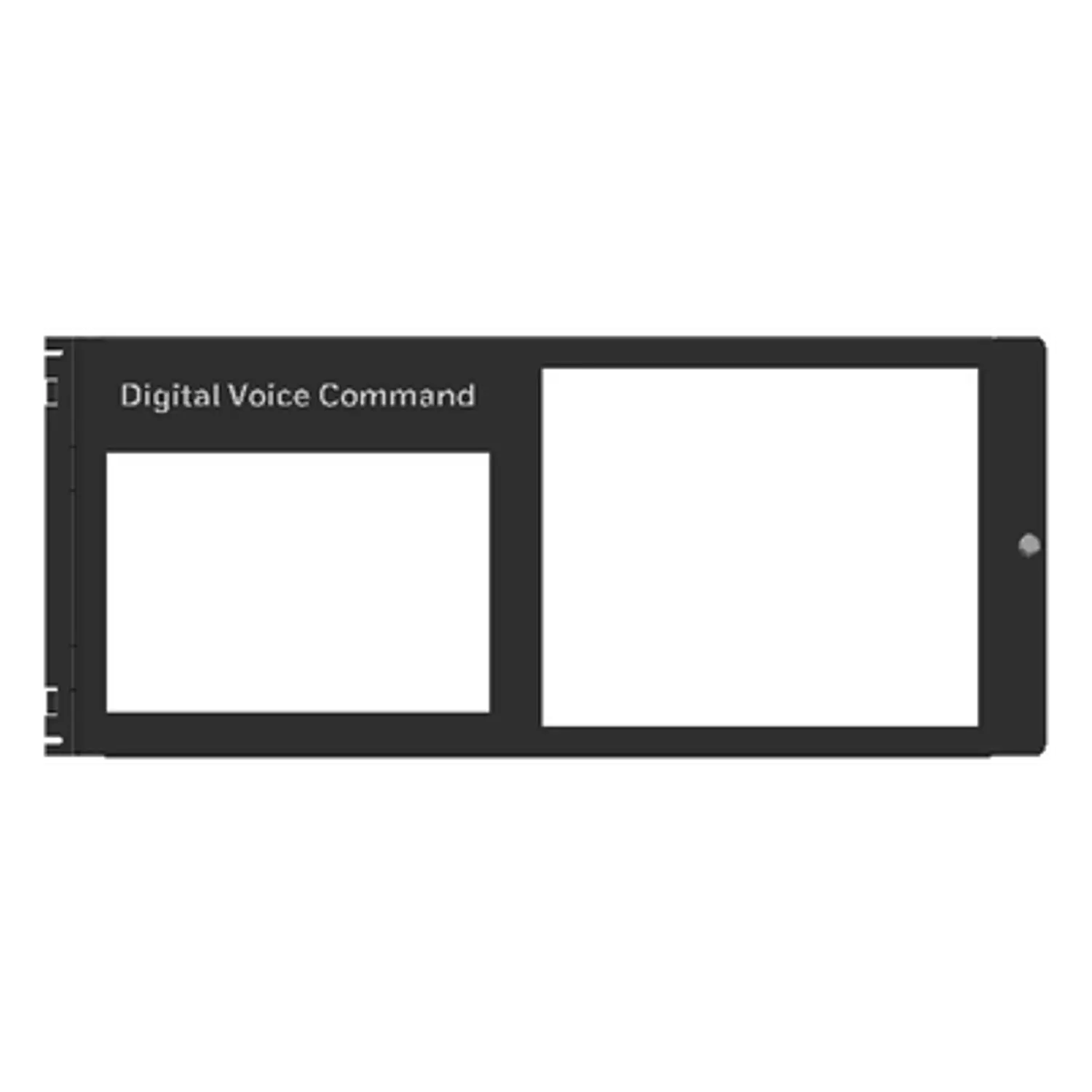

Notifier DPA-C5, Panel de Revestimiento de Audio para Chasis C5A-M en Gabinetes CAB-5, con Aberturas para Micrófono, Teléfono y Teclado, Negro

Características destacadas

• Panel de revestimiento frontal de audio para una fila CAB-5.
• Referencia exacta Notifier DPA-C5 para uso con chasis C5A-M.
• Abertura para el micrófono de comunicación de emergencia.
• Abertura para el compartimento de teléfono de bomberos.
• Abertura para el teclado de control Digital Voice Command.
• Integración documentada con soluciones INSPIRE N16x.
• Panel mecánico de acabado negro, según catálogo comercial del modelo.
• Construcción en acero laminado en frío (CRS), calibre 16 GA, según OSP-0072.
• Dimensiones máximas técnicas de referencia: 55,56 × 24,13 × 0,95 cm.
• Pieza distinta al DPA-2A5 utilizado con el chasis C5A-NW.
• No incluye chasis, controlador DVC, micrófono, teclado ni teléfono.
• Diseñado para instalaciones profesionales de alarma y audio de incendio.

Panel de revestimiento frontal para audio de incendio

El Notifier DPA-C5 es un panel de revestimiento de audio diseñado para cerrar visualmente la sección frontal del chasis C5A-M y dejar accesibles las interfaces del sistema de comando de voz digital. Se integra a gabinetes CAB-5 destinados a soluciones profesionales de detección, alarma y comunicación de emergencia.

Diseñado específicamente para el chasis C5A-M

La documentación oficial de Honeywell identifica el DPA-C5 como el panel de revestimiento utilizado con el chasis de audio C5A-M. La combinación corresponde a una instalación de DVC con alojamiento para micrófono y teléfono de bomberos dentro del gabinete CAB-5.

Abertura para el micrófono de emergencia

El diseño incorpora una abertura para acceder al micrófono del conjunto de audio. En una instalación basada en C5A-M, el micrófono MIC-1 forma parte del chasis de audio correspondiente; la referencia DPA-C5 es únicamente el panel frontal.

Acceso al compartimento telefónico

El panel posee una abertura para el compartimento previsto para el auricular telefónico de bomberos. El equipo TELH-1, cuando sea necesario para el proyecto, debe seleccionarse como componente opcional del sistema compatible.

Abertura para el teclado DVC

Además de las zonas de micrófono y teléfono, el DPA-C5 contempla la abertura para el teclado del sistema Digital Voice Command. Los diagramas de configuración INSPIRE muestran su asociación con el teclado DVC-KDB, suministrado de manera independiente.

Formato frontal de una fila CAB-5

El panel cubre la sección frontal correspondiente al chasis C5A-M dentro de la distribución de una fila CAB-5. Esta solución facilita planificar la presentación de mandos de audio dentro de un gabinete de incendio construido con componentes modulares.

Construcción en acero calibre 16

El listado de componentes de la certificación sísmica OSP-0072 identifica al modelo DPA-C5 como una pieza fabricada en acero laminado en frío (CRS), calibre 16 GA. Esta especificación corresponde al propio panel y no debe confundirse con el material o las dimensiones de la caja de transporte.

Dimensiones técnicas de referencia

El documento OSP-0072 registra para el DPA-C5 dimensiones máximas de referencia de 21,875 pulgadas de ancho, 9,5 pulgadas de altura y 0,375 pulgadas de profundidad: aproximadamente 55,56 × 24,13 × 0,95 cm. El peso máximo indicado para el panel en esa certificación es de 1,8 lb (aproximadamente 0,82 kg). Ninguna de esas cifras describe su embalaje comercial.

No confundir con el DPA-2A5

El DPA-C5 está destinado al chasis C5A-M, que dispone de alojamiento para micrófono y auricular. El modelo DPA-2A5 es una pieza distinta, prevista para el chasis C5A-NW, con una disposición frontal diferente destinada al teclado y a dos posiciones de anunciadores.

Componentes separados e instalación profesional

Este artículo corresponde al panel de revestimiento DPA-C5. El chasis C5A-M, controlador DVC, teclado DVC-KDB, teléfono TELH-1 y otros equipos del sistema son referencias que deben seleccionarse según el diseño. Para la instalación se deben seguir las instrucciones oficiales de Notifier y el proyecto aprobado.

Especificaciones técnicas
