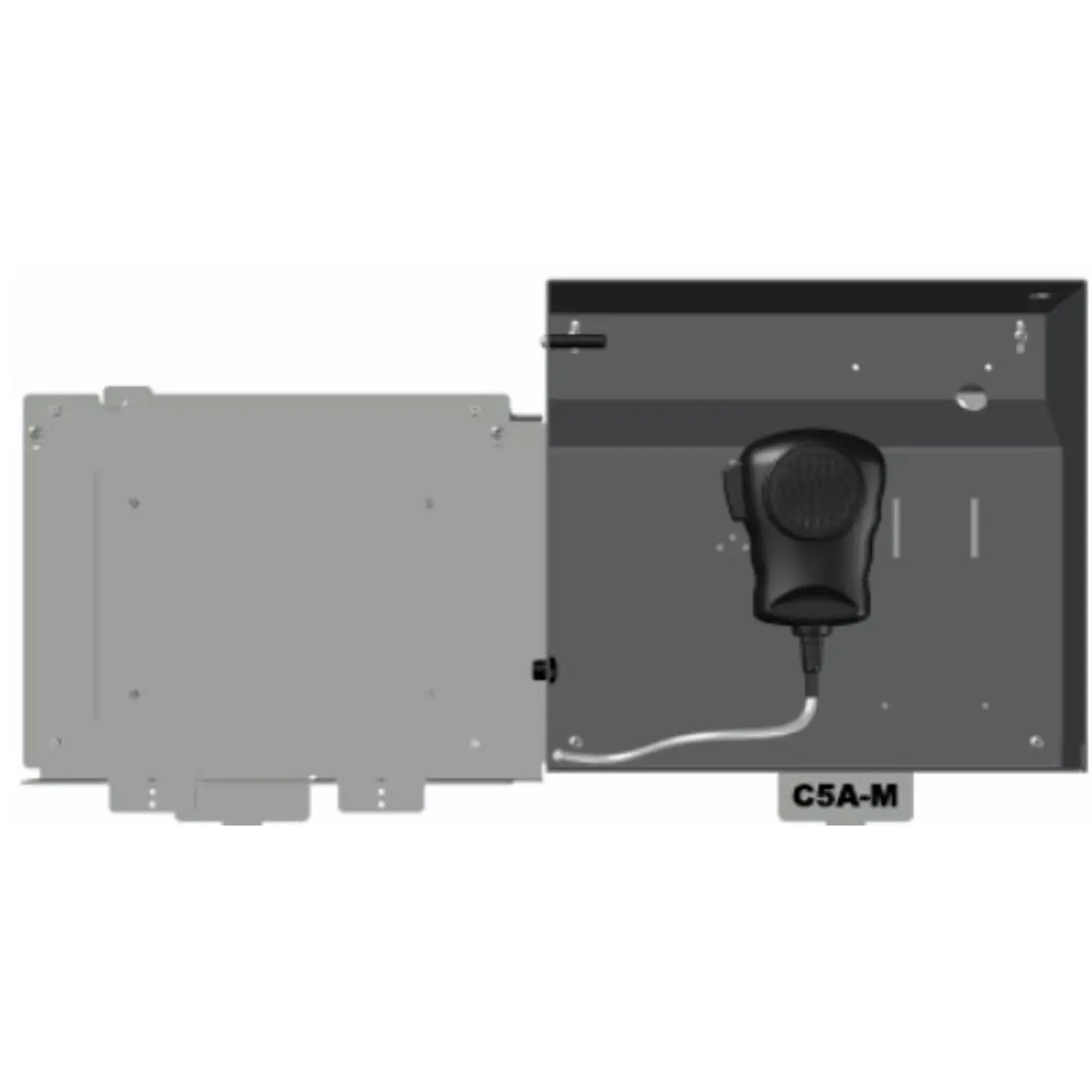

Notifier C5A-M, Chasis de Audio DVC con Micrófono MIC-1 y Compartimento para Teléfono de Bomberos, CAB-5

Características destacadas

• Chasis de audio de una fila para controladores Digital Voice Command (DVC).
• Modelo Notifier C5A-M para gabinetes CAB-5 de alarma contra incendios.
• Incluye micrófono MIC-1 y su alojamiento de montaje.
• Incluye compartimento para auricular telefónico de bomberos opcional.
• Compatible con auricular de bomberos TELH-1, vendido por separado.
• Montaje del controlador DVC y su teclado en el sector izquierdo del chasis.
• Montaje en las filas primera, segunda o tercera del gabinete CAB-5.
• Capacidad para dos tarjetas opcionales en la placa posterior.
• Compatible con el panel frontal DPA-C5, que ofrece aberturas para teclado, micrófono y teléfono.
• Incluye herrajes de montaje según catálogo del fabricante.
• Diferente del C5A-NW, que no incorpora micrófono ni compartimento de teléfono.
• Accesorio mecánico: no es por sí solo una central de alarma ni un controlador DVC.

Chasis de audio para comando de voz digital

El Notifier C5A-M brinda una estructura de instalación específica para un controlador Digital Voice Command (DVC) y su teclado en gabinetes CAB-5. Es un componente de montaje para sistemas profesionales de alarma y comunicación de emergencia, no un controlador electrónico completo.

Micrófono MIC-1 incluido

A diferencia de la versión C5A-NW, el C5A-M incluye un micrófono estándar MIC-1 y el compartimento donde se instala. Esta disposición permite integrar una interfaz de micrófono local dentro de la configuración del sistema DVC cuando los demás equipos compatibles están instalados.

Compartimento para teléfono de bomberos

El lado derecho del chasis cuenta con espacio para un teléfono de bomberos compatible. El auricular TELH-1 es un componente opcional, indicado por Notifier para esta configuración y vendido por separado.

Controlador DVC y teclado a la izquierda

El fabricante establece que el controlador DVC y su teclado se montan en el lado izquierdo del chasis. Así, el conjunto separa la sección de control de la sección destinada a los elementos de comunicación por micrófono o teléfono.

Instalación en gabinetes CAB-5

La serie C5A está diseñada para usarse con gabinetes CAB-5 de Notifier. El chasis C5A-M puede instalarse en la primera, segunda o tercera fila de la caja trasera, de acuerdo con las instrucciones del fabricante.

Montaje de una sola fila

El C5A-M ocupa una fila del gabinete CAB-5. Esto permite planificar la distribución vertical de la sección de audio junto con las demás filas destinadas a equipos, paneles de revestimiento o accesorios del sistema.

Dos posiciones posteriores para módulos opcionales

La placa posterior del chasis dispone de espacio para montar hasta dos tarjetas opcionales compatibles. Su elección depende de la configuración aprobada del sistema de comando de voz digital.

Panel de revestimiento DPA-C5

El panel de revestimiento DPA-C5 está diseñado para utilizarse con el C5A-M. Ofrece aberturas para acceder al teclado, al micrófono y al compartimento telefónico. El DPA-C5 se comercializa como referencia independiente.

Diferencia entre C5A-M y C5A-NW

El C5A-M incorpora micrófono MIC-1 y compartimento para auricular telefónico, mientras que el C5A-NW está destinado al montaje del DVC sin esos alojamientos. Sus paneles frontales compatibles también son distintos: DPA-C5 para C5A-M y DPA-2A5 para C5A-NW.

Integración e instalación profesional

La selección del chasis, controlador DVC, teclado, panel frontal, módulos opcionales y teléfono de bomberos debe seguir la documentación de Notifier y el diseño técnico del sistema. Este accesorio es parte de un conjunto de comunicación de emergencia y no reemplaza por sí mismo a sus módulos electrónicos.

Especificaciones técnicas
