Notifier SBB-C5, Caja Trasera para Gabinete de Alarma contra Incendios CAB-5 Tamaño C de 3 Niveles, Negra

Características destacadas

• Conjunto de caja trasera SBB-C5 para gabinetes de alarma contra incendios Notifier CAB-5.
• Formato tamaño C de tres niveles o filas.
• Estructura de acero calibre 16 con acabado negro.
• Orificios ciegos distribuidos para entrada de conductos y cableado.
• Compatible con puertas DR-C5 con ventana y DR-C5B sólida, vendidas por separado.
• Compatible con paneles de revestimiento de la serie CAB-5, elegidos según el sistema.
• Gabinete CAB-5 con capacidad para dos baterías de hasta 26 Ah; placa BP-5 según configuración.
• Peso de la caja trasera de 36 lb (aproximadamente 16,3 kg), según Honeywell.
• Dimensiones nominales del backbox: 24 × 34,44 × 5,5 pulgadas (ancho × alto × fondo).
• Kit de revestimiento rojo DTR-C5 y kit sísmico SEISKIT-CAB disponibles como opciones compatibles.

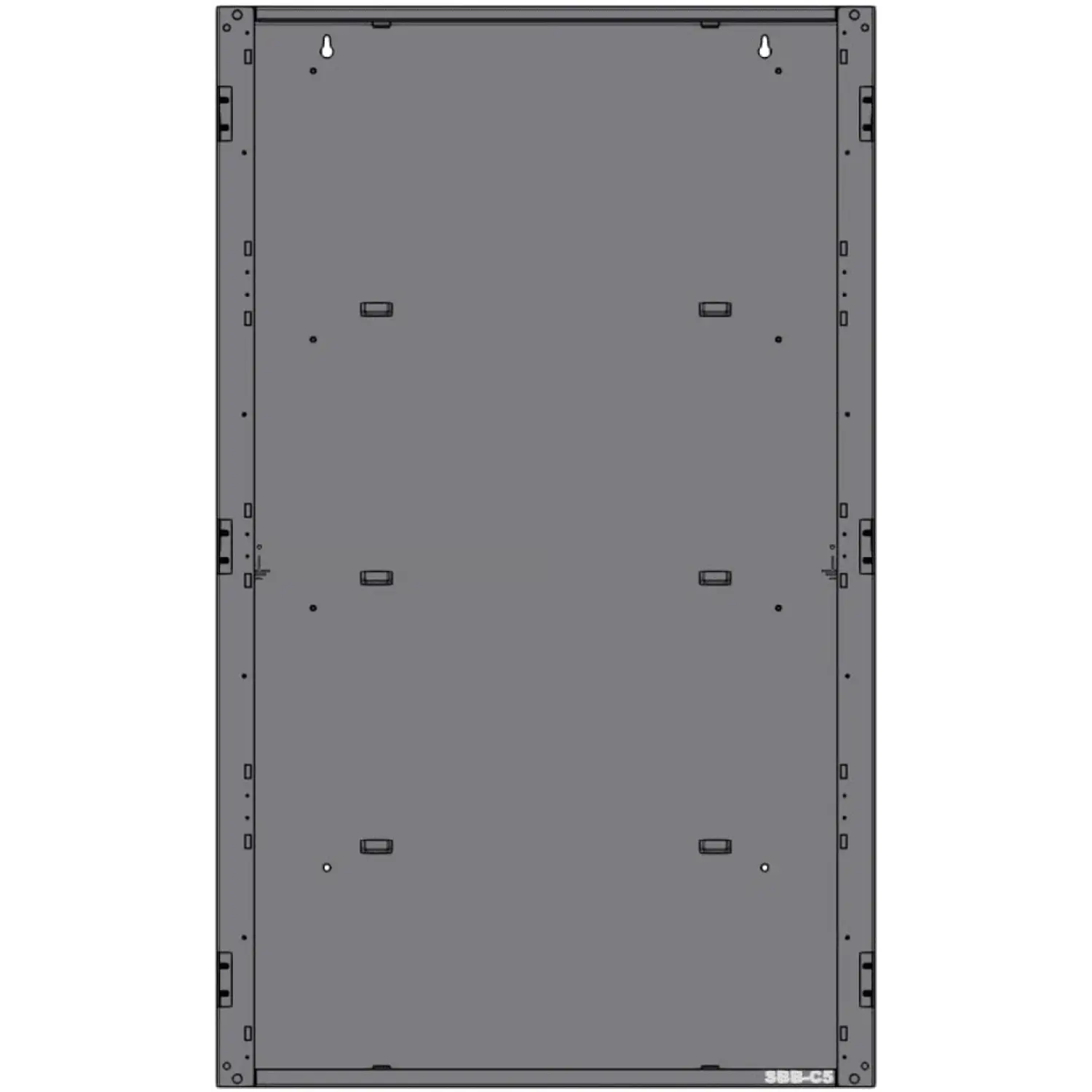

Caja trasera metálica específica para CAB-5 tamaño C

El Notifier SBB-C5 es la caja posterior de la serie CAB-5 para sistemas de alarma contra incendios. Corresponde al tamaño C, destinado a gabinetes de tres filas, y sirve de base mecánica para la configuración interior del conjunto.

Tres niveles para organizar componentes

El formato de tres niveles permite planificar la distribución de componentes y paneles de revestimiento en el gabinete CAB-5. Los chasis y elementos electrónicos deben seleccionarse conforme al diseño y compatibilidad del sistema.

Acero calibre 16 con acabado negro

Honeywell describe los gabinetes de la serie CAB-5 como conjuntos fabricados en acero calibre 16 y de color negro. El SBB-C5 forma la estructura posterior de este gabinete modular.

Orificios ciegos para la entrada de conductos

La caja trasera dispone de orificios ciegos distribuidos en varios puntos para facilitar el ingreso de conductos. La ubicación de perforaciones y el tendido de cables deben definirse durante la instalación.

Puerta compatible con ventana o sólida

Para completar el gabinete tamaño C se utiliza una puerta DR-C5 con ventana o una puerta sólida DR-C5B. Ambas son referencias independientes del SBB-C5 y deben adquirirse según las necesidades del proyecto.

Espacio de alimentación y baterías

Los gabinetes CAB-5 contemplan espacio para dos baterías de hasta 26 Ah. La placa BP-5 se utiliza para cubrir la zona de baterías o de fuente de alimentación cuando esa configuración se instala en la posición inferior de la caja.

Paneles de revestimiento elegidos por configuración

La serie CAB-5 utiliza paneles de revestimiento para las posiciones ocupadas o libres. Estos accesorios se seleccionan según los equipos instalados; la compra del SBB-C5 no equivale a un gabinete completo.

Dimensiones de la caja trasera y peso físico

La guía de configuración Notifier describe la caja trasera SBB-C5 con dimensiones nominales de 24 pulgadas de ancho, 34,44 de alto y 5,5 de profundidad. Honeywell declara 36 libras de peso para el conjunto trasero. Estas cifras corresponden a la pieza, no a su embalaje de despacho.

Accesorios opcionales de la serie

El kit DTR-C5 permite incorporar un revestimiento rojo a la puerta de tamaño C. Distribuidores especializados también identifican el kit sísmico SEISKIT-CAB como accesorio compatible. Ambos se seleccionan aparte según la instalación.

Selección e instalación de componentes CAB-5

Un gabinete completo requiere la caja trasera correspondiente, la puerta compatible y los paneles de revestimiento que corresponda instalar. La selección de chasis, alimentación, anunciadores y baterías debe seguir la documentación del sistema y las normas aplicables.

Especificaciones técnicas
