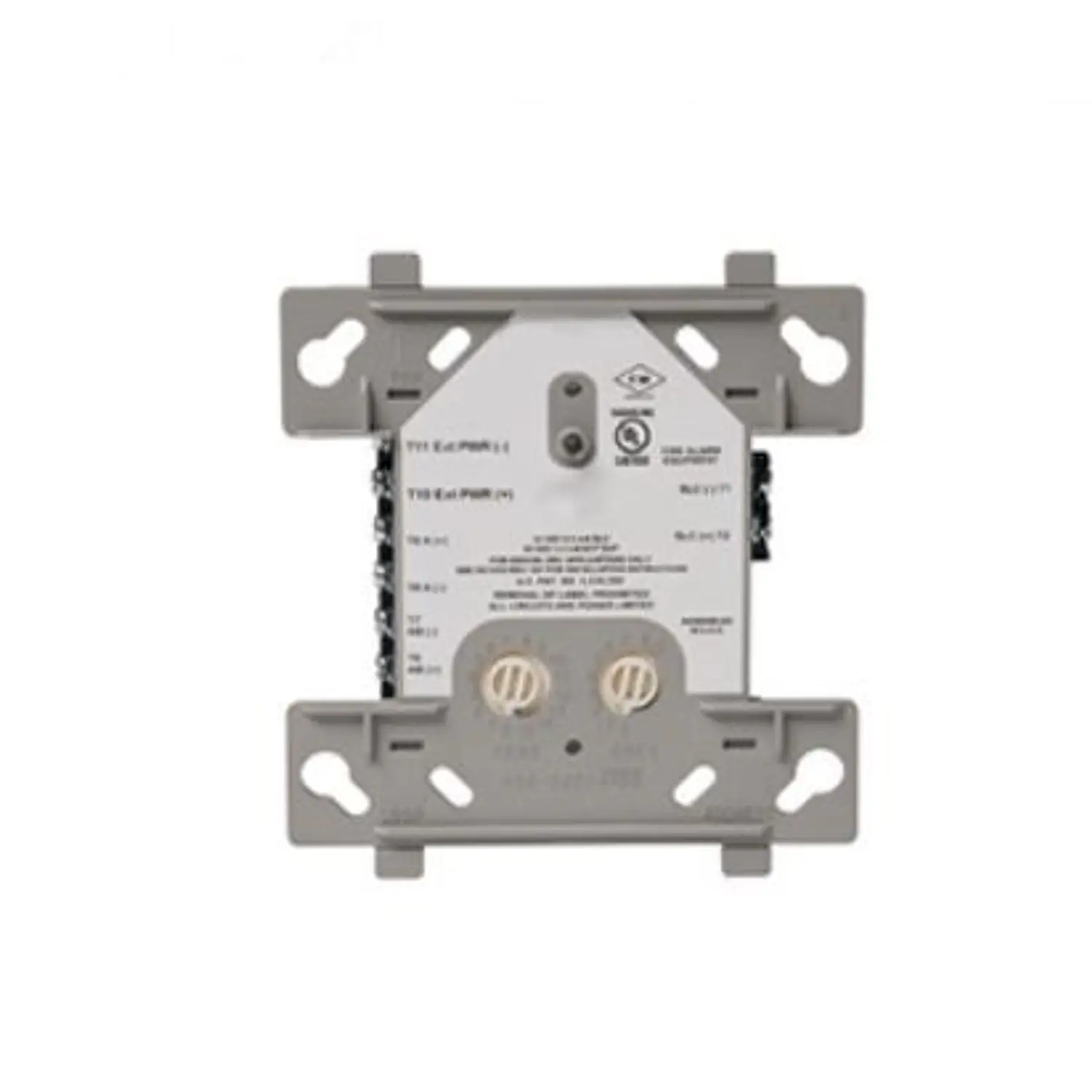

Notifier FRM-1, Módulo de Relé Direccionable, 2 Contactos Forma C, FlashScan, CLIP, 15 a 32 VDC
Descripción
Control direccionable para automatizaciones auxiliares de incendio
El Notifier FRM-1 es un módulo de relé direccionable para sistemas de alarma contra incendio. Integra dos contactos secos Forma C aislados que conmutan conjuntamente y se comunica directamente mediante el lazo SLC, permitiendo accionar equipos auxiliares desde la lógica programada del panel compatible.
2 Forma C
Contactos secos aislados
FlashScan
Direccionamiento 01–159
CLIP
Direccionamiento 01–99
15–32 VDC
Voltaje normal
Características destacadas
- Módulo de relé direccionable original Notifier, modelo FRM-1.
- Dos juegos de contactos secos Forma C aislados que conmutan conjuntamente.
- Comunicación y alimentación mediante lazo SLC de dos hilos.
- Compatible con direccionamiento FlashScan y protocolo CLIP.
- Indicador LED controlado desde el panel compatible.
- Permite accionar equipos auxiliares como ventiladores, compuertas, retenedores de puertas y unidades de tratamiento de aire, según la ingeniería del sistema.
Relé direccionable para control auxiliar
El FRM-1 permite incorporar funciones de salida controlada dentro de la arquitectura direccionable de un sistema Notifier. El panel puede activar el relé manualmente o a través de la programación del sistema, facilitando la automatización de equipos auxiliares asociados a una condición de alarma o evento definido.
Dos contactos Forma C
El módulo incorpora dos juegos aislados de contactos secos Forma C que operan conjuntamente. Esta configuración permite disponer de contactos normalmente abiertos y normalmente cerrados para integraciones de control, siempre respetando la capacidad eléctrica especificada por el fabricante para cada tipo de carga.
FlashScan y CLIP
En sistemas FlashScan puede configurarse dentro del rango de direcciones 01 a 159. En instalaciones que utilizan protocolo CLIP, el rango documentado es 01 a 99. La selección de dirección se realiza directamente en el módulo mediante sus selectores rotativos.
Integración mediante lazo SLC
El FRM-1 se conecta al lazo SLC de dos hilos del sistema, desde donde recibe comunicación y alimentación. El rango normal de operación documentado es de 15 a 32 VDC y el LED del módulo puede ser controlado por el panel para indicar estados de operación.
Información importante de instalación
Los contactos de salida del relé no son supervisados por el propio módulo. Antes de utilizar el FRM-1, verifica el panel compatible, el protocolo de comunicación, la dirección asignada y la capacidad de los contactos para la carga específica que se desea controlar.
Por qué elegir este producto
El FRM-1 permite integrar controles auxiliares directamente en el sistema direccionable Notifier, sin recurrir a soluciones externas improvisadas. Sus dos contactos Forma C, compatibilidad FlashScan/CLIP y conexión al lazo SLC facilitan una instalación organizada y programable para aplicaciones profesionales de alarma contra incendio.
Contenido referencial
- Módulo de relé direccionable Notifier FRM-1.
Especificaciones
| Característica | Detalle |
| Marca | Notifier |
| Modelo | FRM-1 |
| Tipo | Módulo de relé direccionable |
| Contactos | 2 juegos aislados Forma C, conmutación conjunta |
| Voltaje normal | 15 a 32 VDC |
| Consumo máximo | 6,5 mA con LED encendido |
| Direccionamiento FlashScan | 01 a 159 |
| Direccionamiento CLIP | 01 a 99 |
| Temperatura de operación | 0 °C a 49 °C |
| Humedad | 10% a 93%, sin condensación |
| Dimensiones del módulo | Aprox. 119 × 108 × 36 mm |
| Montaje | Caja eléctrica cuadrada de 4 pulgadas compatible |
