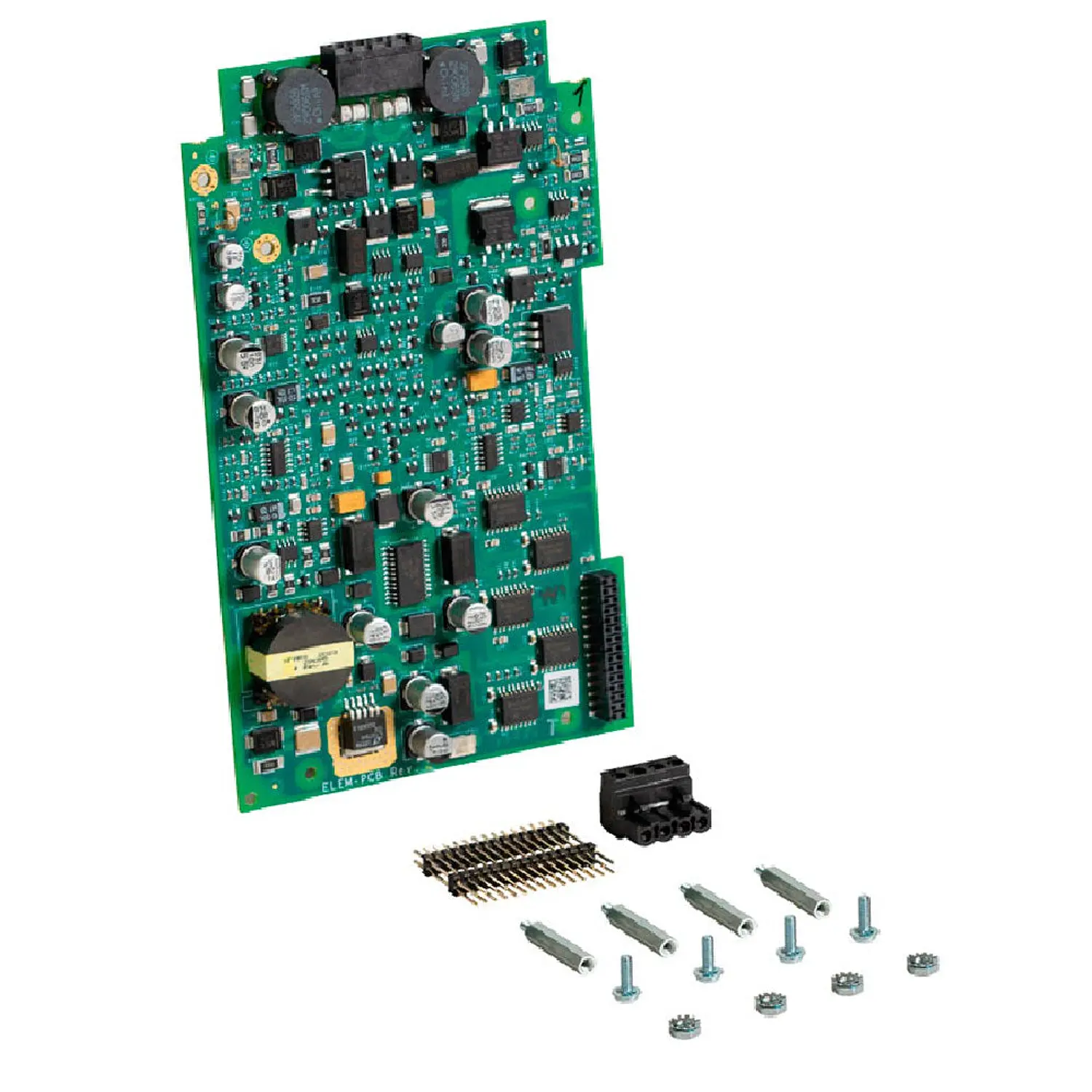

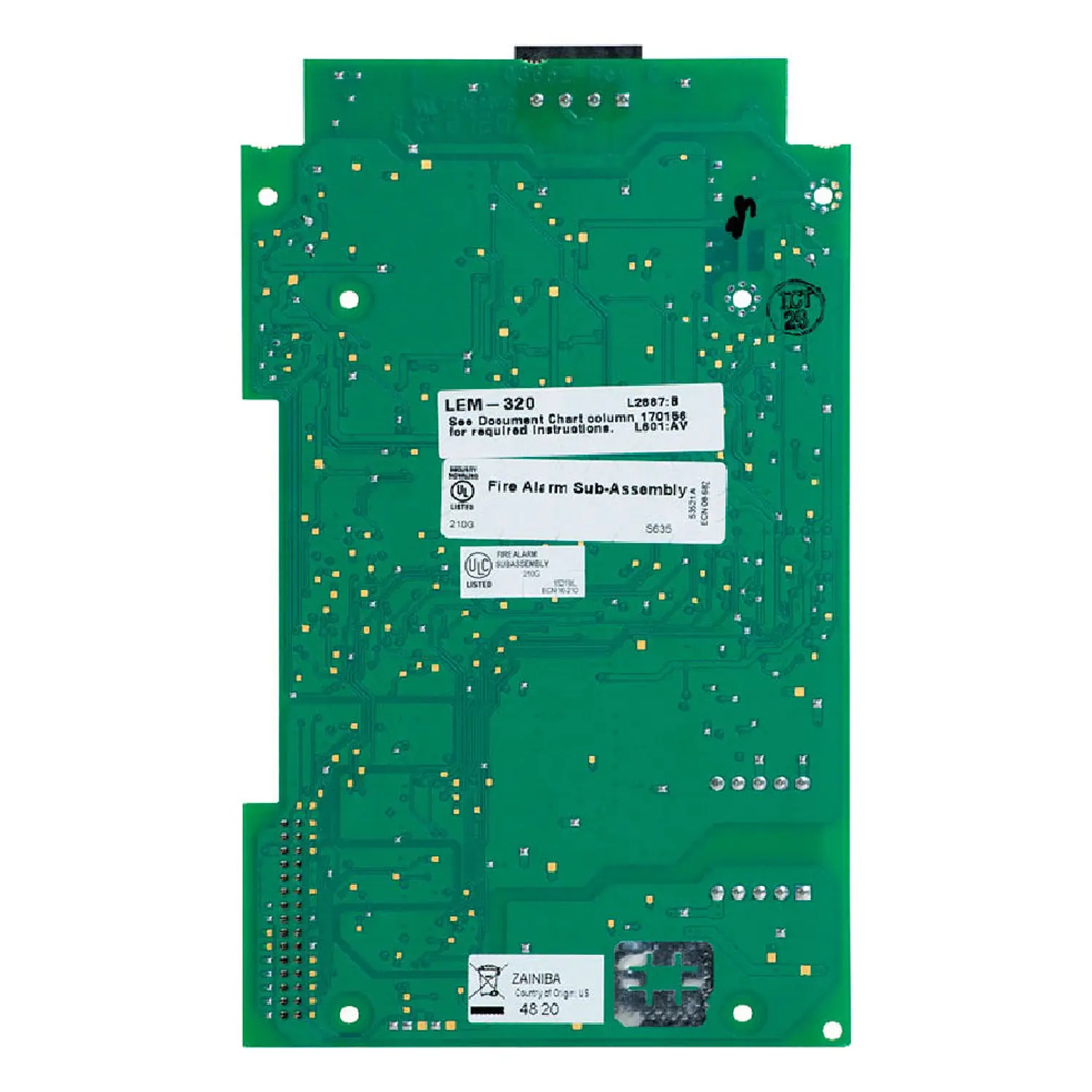

Notifier LEM-320, Módulo Expansor SLC, NFS2-640, NFS2-3030, FlashScan, 318 Dispositivos

Características destacadas

• Módulo expansor de lazo SLC original Notifier, modelo LEM-320.
• Permite ampliar el NFS-640/NFS2-640 a un segundo circuito SLC.
• En NFS-3030/NFS2-3030 se utiliza como expansión asociada a un módulo LCM-320.
• Hasta 159 detectores inteligentes y 159 módulos de monitor/control por lazo en FlashScan.
• Alimentación nominal de 24 VDC, con máximo documentado de 27,6 VDC.
• Modo degradado integrado para mantener operación limitada del lazo ante determinadas condiciones del sistema.

Expansión para NFS2-640

En paneles NFS-640/NFS2-640, el LEM-320 añade un segundo circuito SLC, aumentando la capacidad del sistema sin necesidad de migrar a otra plataforma. Esto permite incorporar más dispositivos direccionables manteniendo una arquitectura coherente con la familia Notifier.

Trabajo conjunto con LCM-320 en NFS2-3030

En NFS-3030/NFS2-3030, cada LCM-320 puede complementarse con un LEM-320. Esta relación permite ampliar progresivamente la cantidad de lazos SLC instalados, respetando la arquitectura modular del panel.

Capacidad FlashScan

Cada circuito SLC puede manejar hasta 159 detectores inteligentes y 159 módulos de monitor/control en FlashScan, para un máximo de 318 dispositivos direccionables por lazo. En sistemas CLIP, la capacidad documentada es menor y depende del panel compatible.

Alcance y características eléctricas

Honeywell documenta para el LEM-320 una alimentación nominal de 24 VDC, corriente máxima propia de 100 mA, resistencia máxima de circuito de 50 ohm y hasta 12.500 ft, equivalentes a 3.810 m, de cableado SLC Clase B Style 4 con par trenzado 12 AWG, bajo las condiciones especificadas por el fabricante.

Diferencia entre LCM-320 y LEM-320

Importante: el LEM-320 no reemplaza al LCM-320. El LCM-320 actúa como módulo de control de lazo en configuraciones NFS2-3030, mientras que el LEM-320 es el módulo de expansión que añade el lazo complementario. Antes de comprar, confirma el panel y la arquitectura exacta del sistema.

Contenido referencial

• Módulo expansor de lazo Notifier LEM-320.
• Accesorios y elementos de conexión según presentación del fabricante.

Especificaciones
