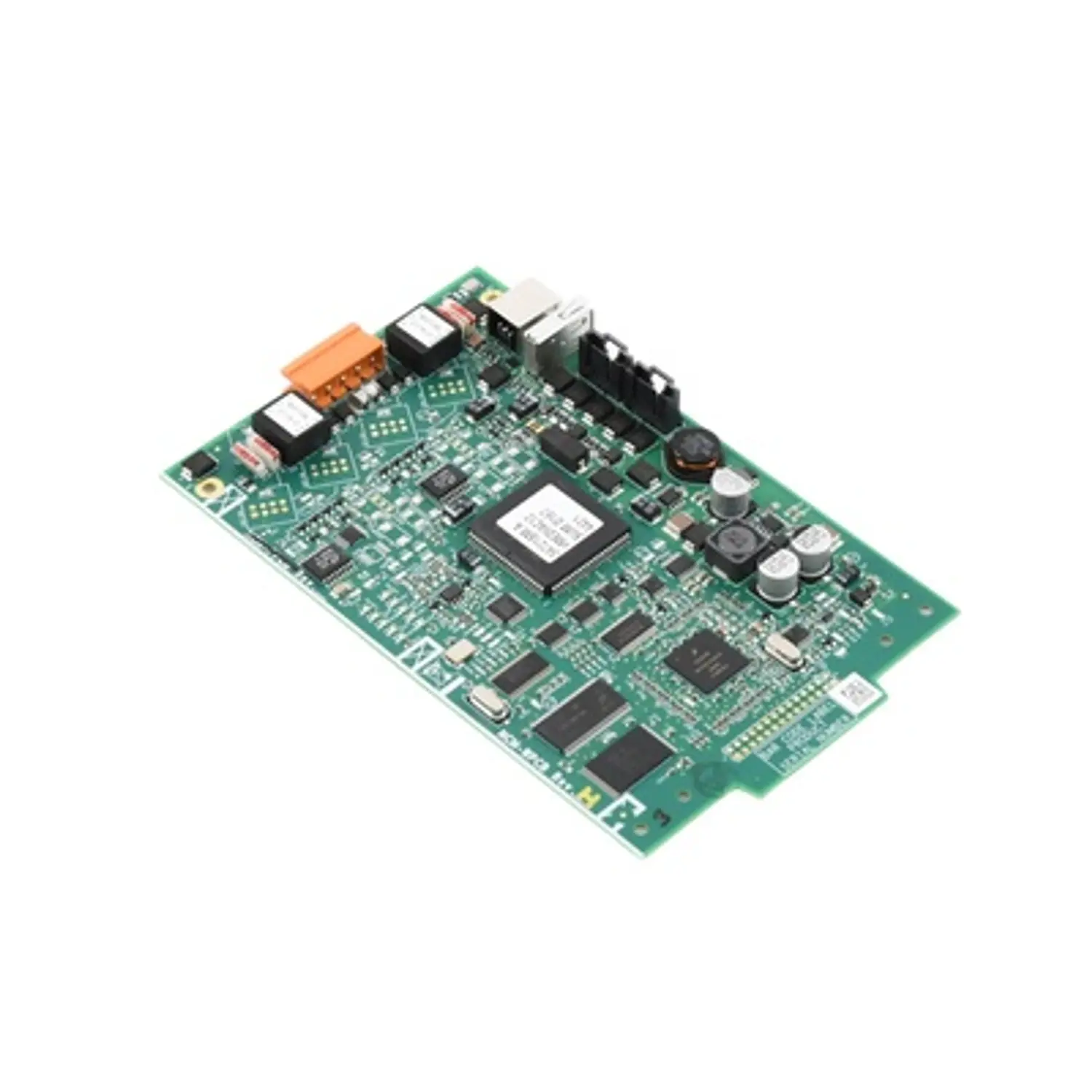

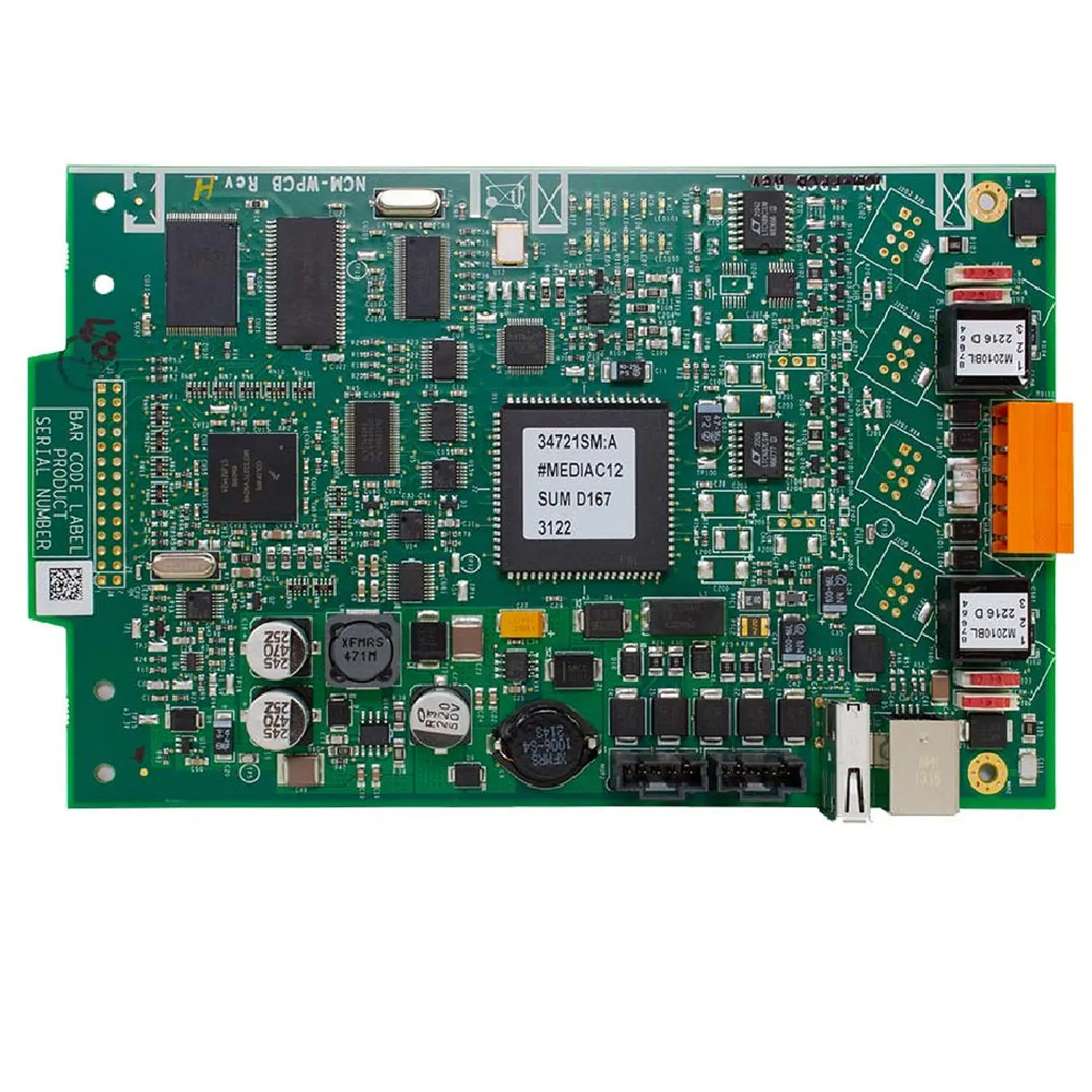

Notifier NCM-W, Módulo de Red NOTI-FIRE-NET, Par Trenzado, 312.5 Kbaud, 24 VDC, Clase A/B, ONYX

Conecta nodos NOTI-FIRE-NET estándar mediante par trenzado

El Notifier NCM-W es un módulo de comunicaciones de red diseñado para integrar paneles inteligentes NOTIFIER y anunciadores de control NCA/NCA-2 a una red NOTI-FIRE-NET estándar mediante cable de par trenzado. Su arquitectura de doble puerto, regeneración de datos por nodo y soporte para topologías Clase A y Clase B lo convierten en un componente específico para redes de detección de incendios que requieren continuidad y segmentación correctamente planificadas.

Características destacadas

• Módulo de comunicaciones Notifier NCM-W para red NOTI-FIRE-NET estándar.
• Interfaz física mediante cable de par trenzado.
• Velocidad de transmisión de 312.5 Kbaud.
• Dos puertos de red para integración de nodos y tareas de programación.
• Regeneración de datos en cada nodo.
• Soporte para configuraciones NFPA Style 4, Clase B y Style 7, Clase A.
• Distancia de hasta 914.4 m entre nodos bajo condiciones de instalación compatibles.
• Alimentación de 24 VDC y consumo de 110 mA.
• Acoplamiento por transformador para aislamiento eléctrico entre nodos.
• Cableado de red no sensible a polaridad entre puertos.
• Rango de temperatura de operación de 0 °C a 49 °C.

Red NOTI-FIRE-NET estándar por cable

El NCM-W proporciona la interfaz cableada necesaria para enlazar nodos compatibles de NOTI-FIRE-NET mediante par trenzado. Los datos se regeneran en cada nodo, lo que ayuda a mantener una comunicación estructurada a lo largo de la red y permite ampliar distancias mediante repetidores compatibles cuando el diseño del sistema lo requiere.

Doble puerto y topologías Clase A o Clase B

Sus dos puertos de red permiten formar parte de configuraciones de red con redundancia según el diseño del sistema. El módulo admite NFPA Style 4, Clase B y Style 7, Clase A, siempre que el proyecto, cableado y los demás componentes cumplan las condiciones de instalación indicadas por Notifier.

Instalación y montaje

La documentación del fabricante contempla montaje en chasis CHS-4L, CHS-M2, CHS-M3 y CHS-4N, además de alternativas de montaje mediante ADP-4B y BMP-1 en gabinetes CAB-4 compatibles. La selección final de accesorios y posición debe definirse de acuerdo con el panel y la arquitectura completa del sistema.

Contenido referencial

• Módulo de comunicaciones de red Notifier NCM-W.

Especificaciones
