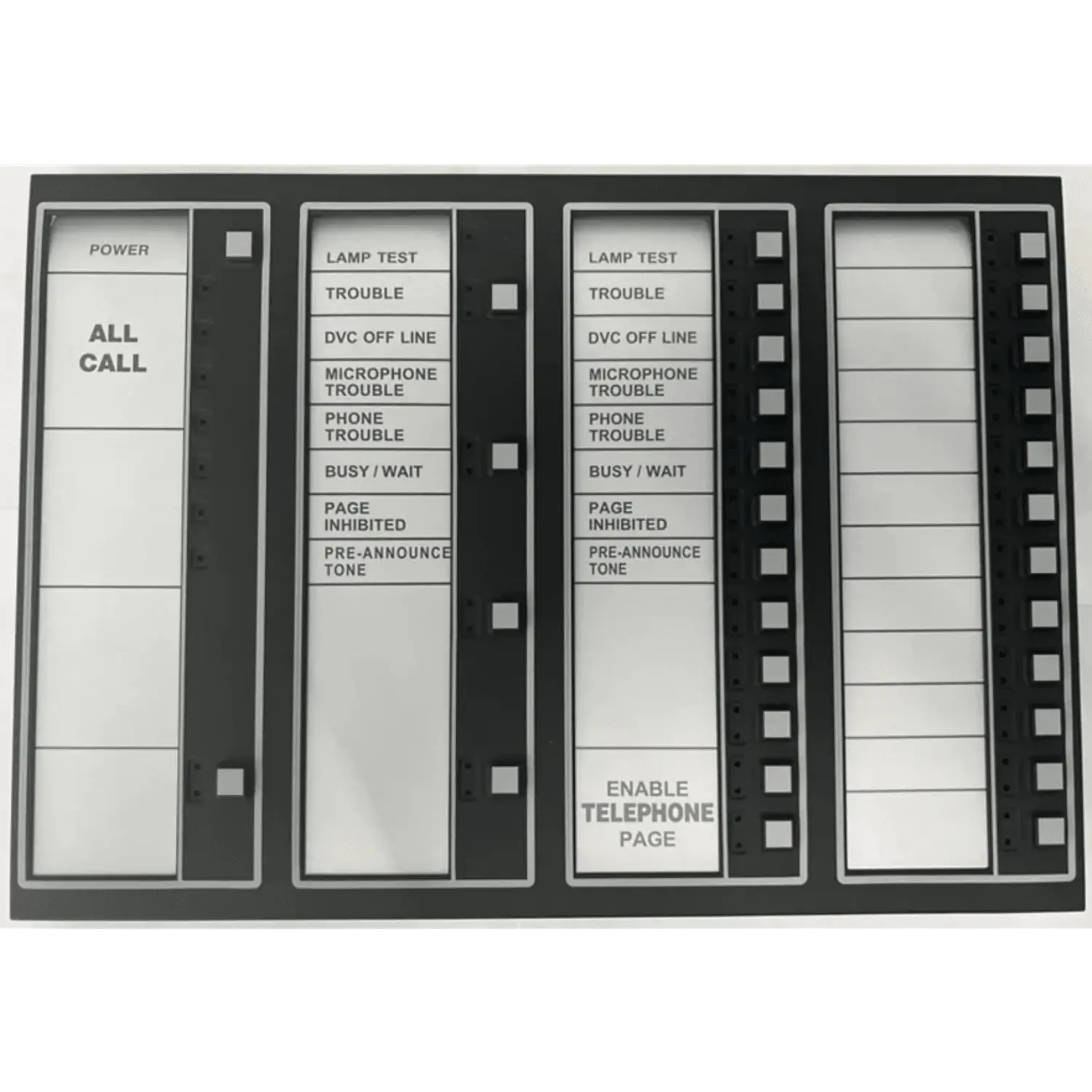

Notifier DVC-KDB, Teclado Negro para Comando de Voz Digital DVC-EM, 24 Botones Programables con LED, CAB-5

Características destacadas

• Teclado de anunciación y control para sistema Digital Voice Command (DVC-EM).
• Versión negra DVC-KDB, diferente de DVC-KD en acabado gris.
• Veinticuatro botones programables por el usuario y señalización de estados con LED.
• Botones programables organizados en dos columnas del costado derecho.
• Mandos predefinidos organizados en las dos columnas del costado izquierdo.
• Función ALL CALL para llamada general según la programación del DVC.
• Controles de aviso para áreas de evacuación, alerta y zonas inactivas.
• Función ENABLE TELEPHONE PAGE para comunicaciones telefónicas compatibles.
• Indicadores de problemas de micrófono, teléfono y estado DVC OFF-LINE.
• Prueba de indicadores mediante el botón LAMP TEST.
• Integración en CAB-5 con chasis C5A-M o C5A-NW y sus paneles frontales correspondientes.
• El controlador DVC-EM, chasis y panel de revestimiento son componentes independientes.

Teclado de operación local para comando de voz digital

El Notifier DVC-KDB es un teclado de control y anunciación local diseñado para complementar el sistema Digital Voice Command (DVC). En conjunto con un controlador DVC-EM compatible, permite acceder a funciones operativas de comunicación de emergencia y visualizar estados mediante indicadores LED.

24 botones programables por el usuario

El teclado dispone de veinticuatro botones programables, organizados en dos columnas situadas a la derecha de la interfaz. Esta distribución facilita asignar funciones según la configuración del sistema de audio, con indicadores asociados para identificar estados y actividades.

Indicadores LED para supervisión del sistema

La interfaz contempla anunciación mediante LED de estados asociados al comando de voz, incluidos eventos de problema, estado de micrófono, problema telefónico y pérdida de conexión DVC. La señalización depende de la programación y de las condiciones reales del sistema al que se conecta.

Controles predefinidos al lado izquierdo

Las dos columnas izquierdas agrupan botones de función predefinida. Entre ellos se documentan prueba de indicadores (LAMP TEST), llamada general (ALL CALL) y activación de avisos a distintas áreas. La distribución es propia del teclado DVC-KD, cuya versión negra corresponde a la referencia DVC-KDB.

Llamada general y transmisión a áreas seleccionadas

La función ALL CALL permite ordenar una llamada general conforme a las reglas del sistema DVC. Los controles también contemplan la transmisión hacia áreas con evacuación activa, áreas con alerta activa y áreas inactivas, en función de los permisos y la programación de la instalación.

Funciones de comunicación telefónica de emergencia

El teclado incorpora la función ENABLE TELEPHONE PAGE, destinada a habilitar o deshabilitar modalidades de aviso desde un auricular de bomberos compatible, como TELH-1, cuando dicho equipo y su infraestructura están instalados y configurados en el sistema.

Prueba de luces y reconocimiento del estado operativo

El control LAMP TEST permite verificar indicadores LED del teclado y determinados indicadores del equipo DVC relacionado. Las leyendas POWER, TROUBLE, BUSY / WAIT, PAGE INHIBITED y PRE-ANNOUNCE TONE forman parte de los estados y funciones documentados para la interfaz.

Integración con el controlador DVC-EM

El DVC-KDB se utiliza como accesorio de teclado para el controlador de audio digital DVC-EM. No realiza por sí mismo el procesamiento ni la distribución de audio del sistema. El DVC-EM debe seleccionarse como referencia independiente y formar parte de una configuración compatible.

Montaje en gabinetes CAB-5 con accesorios de la serie

Notifier documenta el uso del DVC-KDB en la familia de gabinetes CAB-5 a través de chasis de audio C5A-M o C5A-NW. El C5A-M utiliza el panel frontal DPA-C5, mientras que el C5A-NW se combina con DPA-2A5. Chasis y paneles son accesorios distintos, elegidos según la arquitectura del gabinete.

Programación y puesta en servicio profesional

La asignación de funciones y las reglas de comunicación corresponden a la configuración del controlador DVC, para la cual la documentación del fabricante contempla VeriFire Tools. La instalación debe respetar el manual técnico Notifier y el proyecto aprobado, incluidas las restricciones de control local necesarias para determinadas funciones de aviso.
