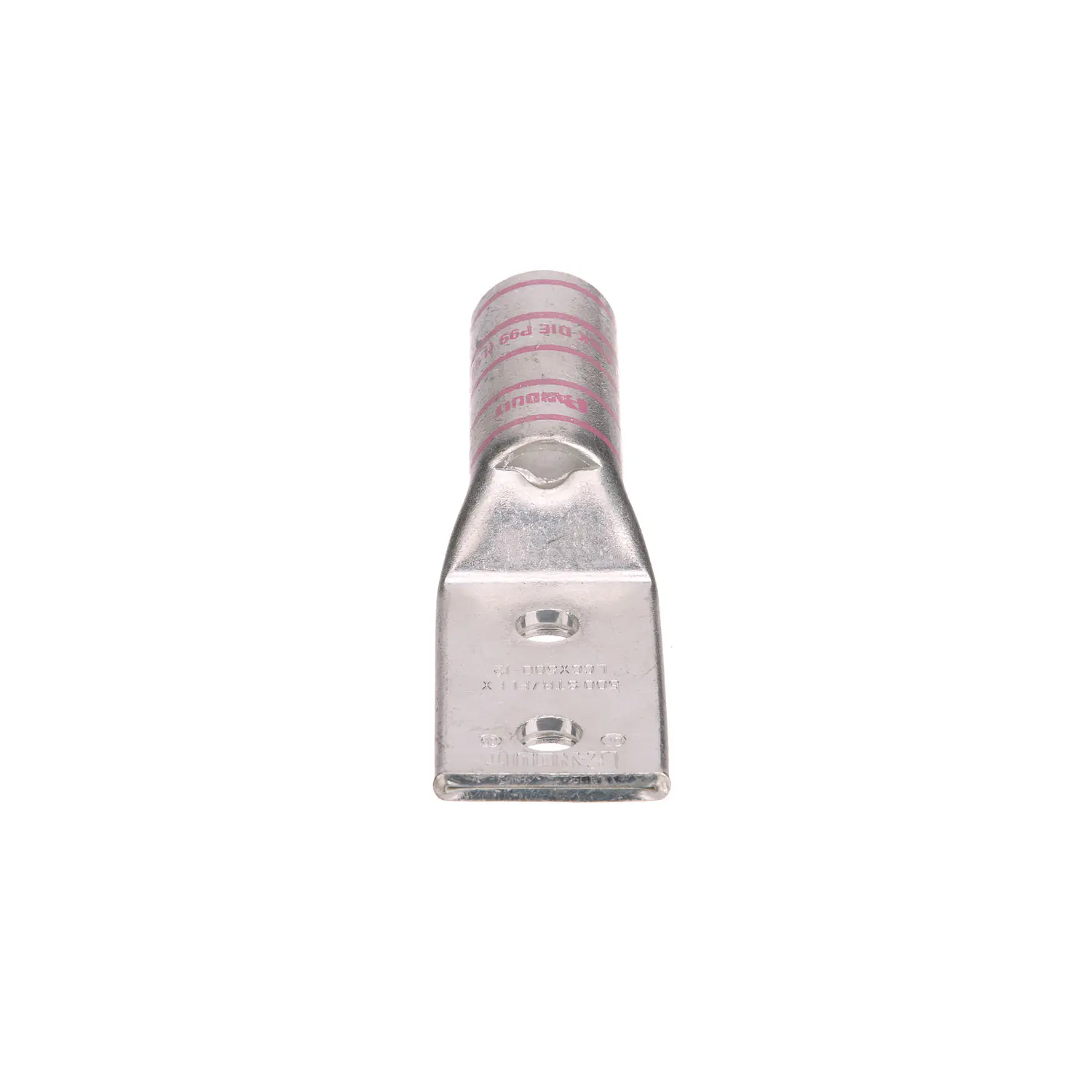

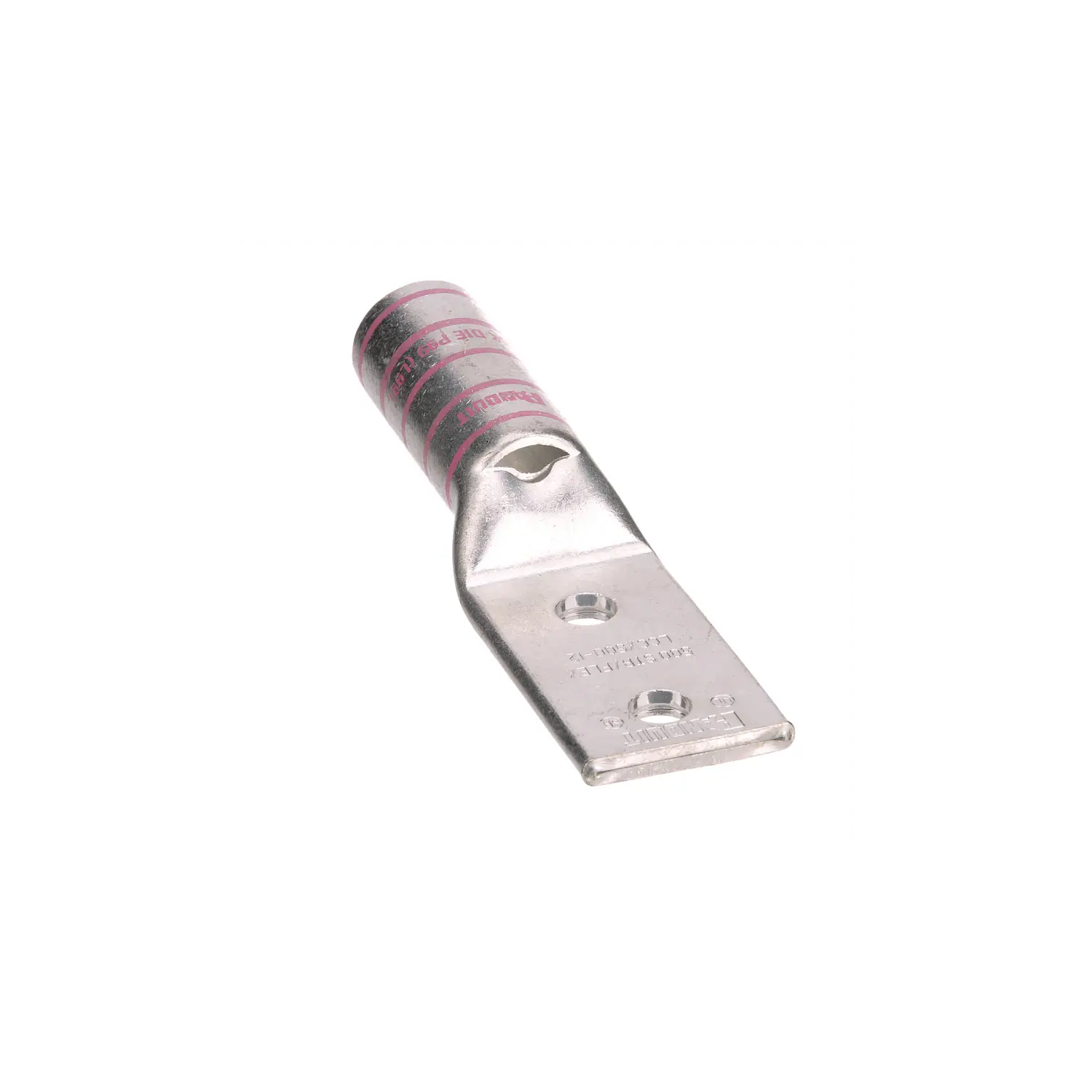

Panduit LCCX500-12-6 Pan-Lug Terminal de Compresión 2 Orificios, 500 kcmil, 1/2", Pack 6
Descripción
Conexión eléctrica de alta capacidad con terminales Panduit Pan-Lug de 500 kcmil
El Panduit LCCX500-12-6 es un terminal de compresión de cobre de dos orificios, diseñado para conductores de 500 kcmil y aplicaciones eléctricas de alta corriente. Su barril largo flexible, ventana de inspección y acabado estañado permiten una instalación profesional y confiable cuando se utiliza con la herramienta y matriz de compresión compatibles.
Esta referencia corresponde a un paquete de 6 unidades y pertenece a la familia Pan-Lug de Panduit. La lengüeta recta utiliza orificios para pernos de 1/2 pulgada con separación de 1-3/4 pulgadas.
500 kcmil
Calibre de conductor
2 orificios
Lengüeta recta
1/2"
Diámetro de perno
Pack 6
Cantidad del paquete
Características destacadas
- Terminal de compresión Panduit Pan-Lug para conductor de cobre 500 kcmil STR/FLEX.
- Diseño de dos orificios con lengüeta recta.
- Orificios para pernos de 1/2 pulgada.
- Separación entre orificios de 1-3/4 pulgadas.
- Barril largo flexible con ventana de inspección.
- Fabricado en cobre de alta conductividad con estañado electrolítico.
- Código de color rosado para identificación de matriz.
- Índice de matriz Panduit P99 / L99.
- Clasificación térmica de hasta 90 °C.
- Referencia suministrada en paquete de 6 unidades.
Barril largo con ventana de inspección
El barril largo proporciona una amplia zona de compresión y la ventana de inspección permite verificar visualmente la correcta inserción del conductor antes de realizar el prensado. Esto ayuda a mantener consistencia durante instalaciones eléctricas profesionales.
Cobre estañado para conexiones confiables
El terminal está fabricado en cobre de alta conductividad y cuenta con acabado estañado electrolítico. Esta construcción está orientada a lograr una conexión eléctrica estable cuando se instala con la herramienta, matriz y procedimiento de compresión adecuados.
Selección correcta de matriz
La identificación de color rosado y los índices de matriz P99 / L99 facilitan la selección del sistema de compresión compatible. Es indispensable validar la herramienta y matriz recomendadas para el conductor y terminal antes de realizar la instalación.
Por qué elegir este producto
El Panduit LCCX500-12-6 combina una construcción de cobre estañado, barril largo con inspección visual y configuración de dos orificios para aplicaciones que requieren una conexión mecánica y eléctrica robusta. El paquete de 6 unidades facilita proyectos que necesitan múltiples terminaciones del mismo calibre y especificación.
Contenido
- 6 terminales de compresión Panduit LCCX500-12-6.
Especificaciones
| Característica | Detalle |
| Marca | Panduit |
| Modelo / MPN | LCCX500-12-6 |
| Familia | Pan-Lug |
| Tipo | Terminal de compresión de 2 orificios |
| Conductor | 500 kcmil STR/FLEX |
| Configuración | Lengüeta recta, 2 orificios |
| Diámetro de perno | 1/2 pulgada (12.7 mm) |
| Separación entre orificios | 1.75 pulgadas (44.5 mm) |
| Barril | Largo flexible con ventana de inspección |
| Material | Cobre de alta conductividad |
| Acabado | Estañado electrolítico |
| Código de color | Rosado |
| Índice de matriz | P99 / L99 |
| Largo total | 6.66 pulgadas (aprox. 169.2 mm) |
| Largo del barril | 2.88 pulgadas |
| Ancho de lengüeta | 1.89 pulgadas |
| Espesor de lengüeta | 0.26 pulgadas |
| Longitud de pelado | 2-15/16 pulgadas |
| Temperatura nominal | Hasta 90 °C |
| Cantidad | 6 unidades |
