Notifier ACM-24AT, Anunciador de Control ACS, 24 Puntos, LED Programables, EIA-485, 24 VDC
Descripción
Control y supervisión visual para sistemas Notifier ONYX

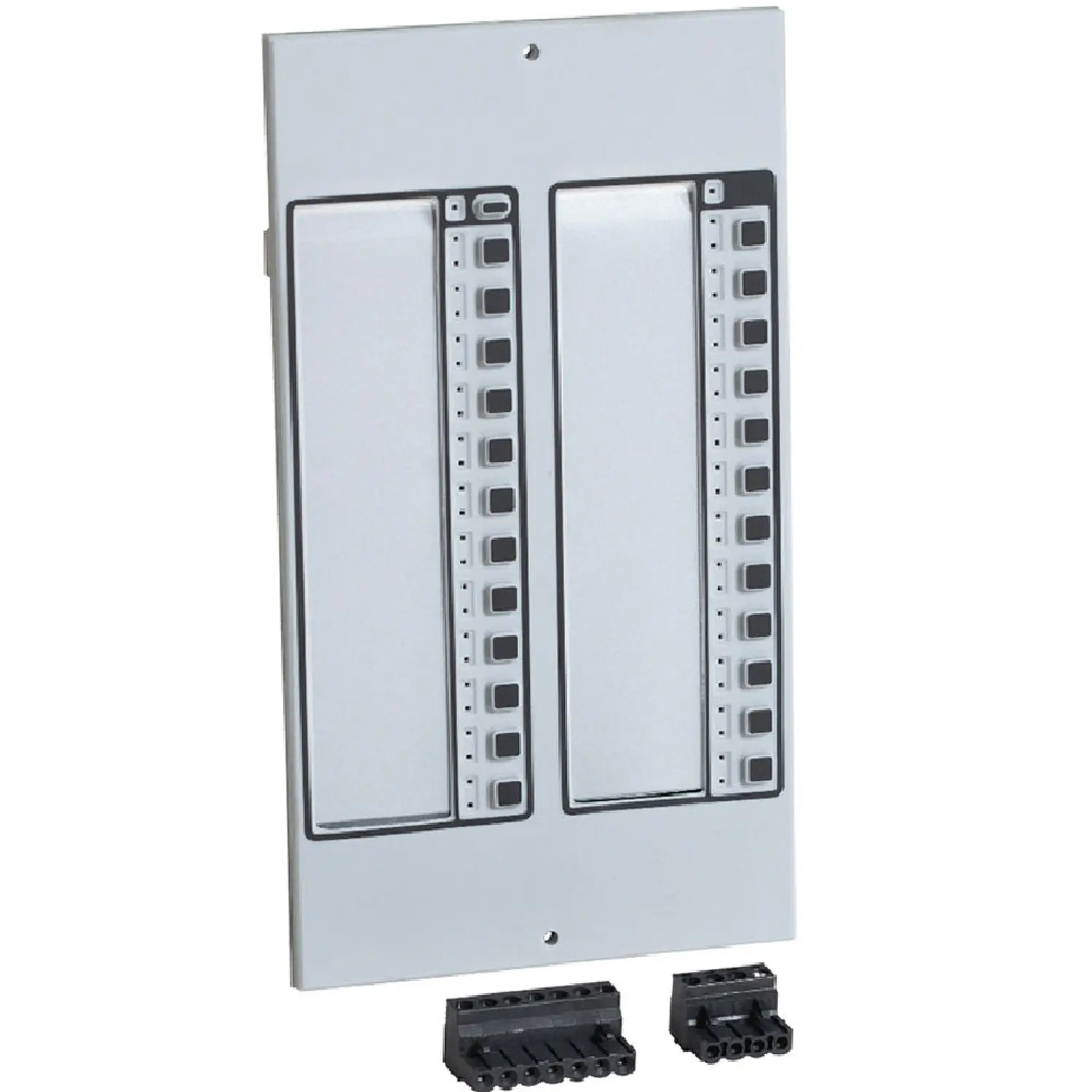

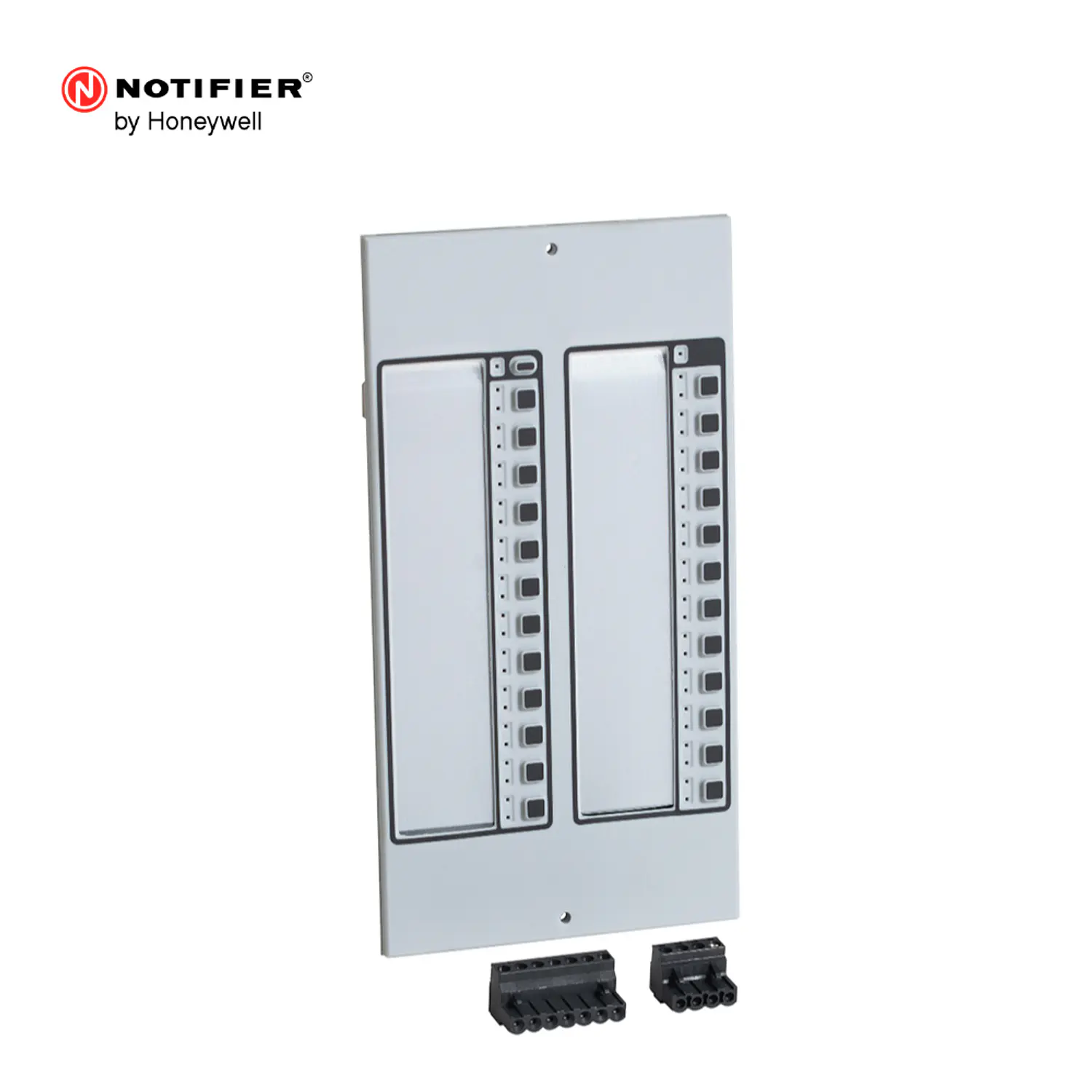

El Notifier ACM-24AT es un módulo de control y anunciación de la serie ACS con 24 puntos, diseñado para entregar indicación visual y control local en sistemas de alarma contra incendio Notifier compatibles. Integra LED programables, LED de falla y teclas táctiles para operar funciones definidas por la programación del panel.
24 puntos
Anunciación y control
3 colores
LED activo programable
EIA-485
Comunicación serial
Hasta 96
Puntos con expansores
Características destacadas
- 24 puntos de anunciación y control.
- 24 LED activos programables en rojo, verde o amarillo.
- 24 LED amarillos de falla.
- 24 teclas táctiles momentáneas para funciones de control.
- LED de falla de sistema y LED On-Line/Power.
- Zumbador piezoeléctrico local con función de silencio/reconocimiento.
- Comunicación EIA-485 y alimentación nominal de 24 VDC.
24 puntos de control local
Cada punto del ACM-24AT combina indicación visual y una tecla táctil, permitiendo asignar funciones de anunciación y control según la programación del sistema. Esta arquitectura facilita la supervisión de zonas, salidas o estados definidos por el panel compatible.
LED programables por color
Los LED activos pueden programarse en rojo, verde o amarillo de acuerdo con la función asignada y las restricciones normativas aplicables. Cada punto incorpora además un LED amarillo independiente para indicar condiciones de falla.
Expansión hasta 96 puntos
El ACM-24AT admite hasta tres módulos expansores AEM-24AT en la misma dirección, agregando 24 puntos por expansor para alcanzar un máximo de 96 puntos de anunciación y control.
Comunicación EIA-485
La comunicación con el sistema se realiza mediante bus EIA-485. Honeywell documenta operación serial a 20 kbps y distancias de comunicación de hasta 6.000 ft, aproximadamente 1.828,8 m, bajo las condiciones de cableado especificadas por el fabricante.
ACM-24AT y AEM-24AT no son lo mismo
Importante: el ACM-24AT es el módulo controlador de anunciación. El AEM-24AT es un expansor que depende del ACM-24AT y añade 24 puntos adicionales. Antes de comprar, verifica la función exacta que requiere la instalación.
Compatibilidad y plataforma legada
El ACM-24AT está documentado para sistemas Notifier ONYX y determinadas plataformas compatibles o legadas. Antes de instalarlo, confirma el panel, la revisión de firmware, la interfaz y los accesorios de montaje requeridos por el proyecto.
Por qué elegir este producto
El ACM-24AT concentra indicación visual, control local y expansión modular en una sola interfaz. Sus 24 puntos, LED programables y compatibilidad con expansores AEM-24AT permiten construir paneles de anunciación claros y adaptados a instalaciones profesionales de alarma contra incendio.
Contenido referencial
- Módulo de control y anunciación Notifier ACM-24AT.
- Instrucciones según presentación del fabricante.
- Gabinete, placa de montaje y módulos AEM-24AT se seleccionan por separado.
Especificaciones
| Característica | Detalle |
| Marca | Notifier |
| Modelo | ACM-24AT |
| Tipo | Módulo de control y anunciación ACS |
| Puntos | 24 |
| LED activos | 24, programables rojo/verde/amarillo |
| LED de falla | 24 amarillos |
| Teclas | 24 táctiles momentáneas |
| Comunicación | EIA-485, 20 kbps |
| Alimentación | 24 VDC nominal, 27,6 VDC máximo |
| Corriente máxima | 70 mA |
| Expansión | Hasta 3 AEM-24AT, 96 puntos máximo |
| Dimensiones frontales | Aprox. 21,27 × 11,11 cm |
| Temperatura de operación | 0 °C a 49 °C |
