Descripción

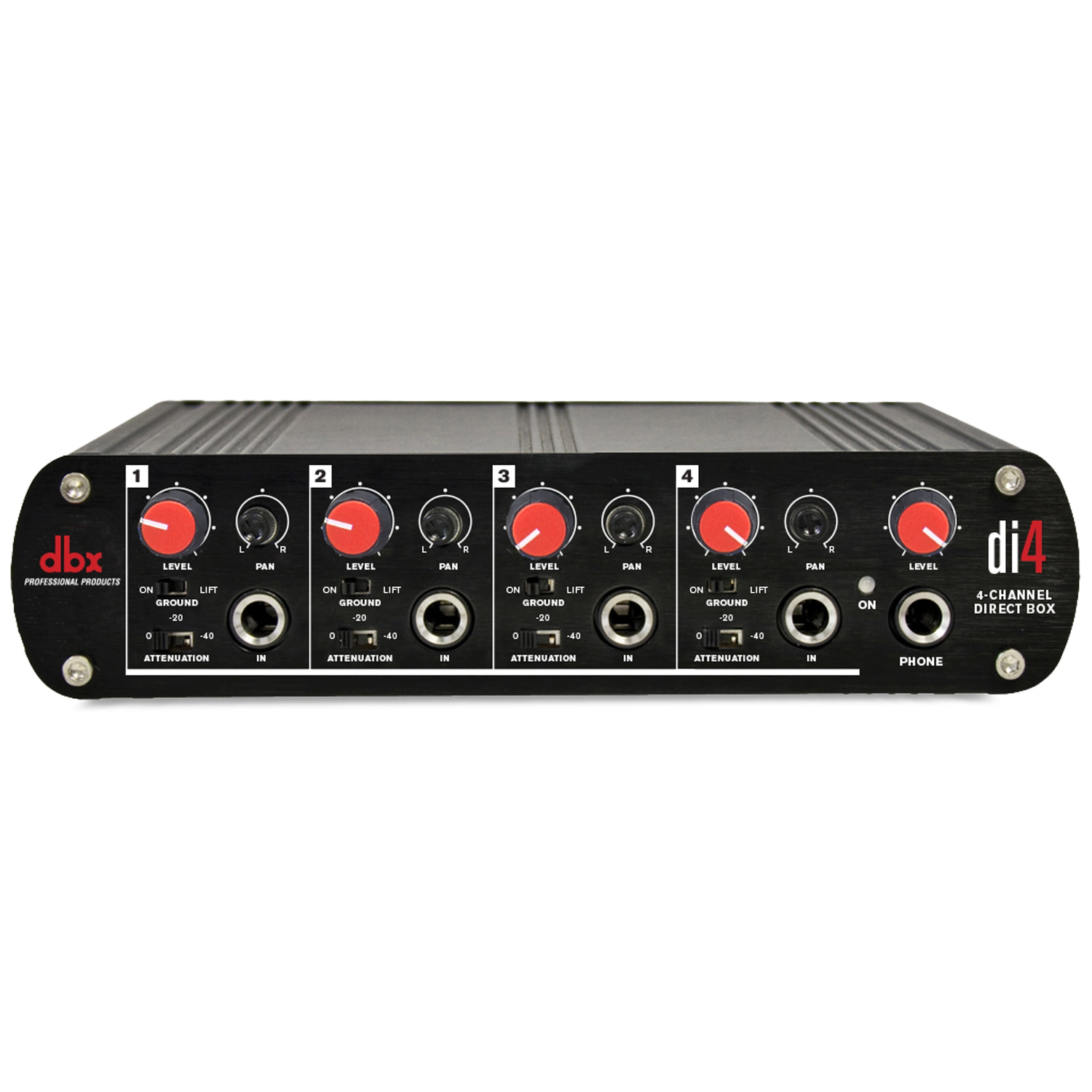

El Di4 de 4 canales está diseñado para usarse como herramienta estándar en diversas aplicaciones de audio. Con cuatro canales, el Di4 resuelve fácilmente la conversión de señales no balanceadas en una salida balanceada, ideal para mezcladores, sistemas de sonido, consolas de grabación y más. El Di4 también funciona como mezclador de línea estéreo multicanal. Esta función permite conectar todos los teclados, samplers y módulos en una sola unidad de rack en el escenario y proporcionar salidas balanceadas XLR independientes al cajetín de escenario para un ingeniero de sonido frontal y configurar su propia mezcla para monitorización en directo. El Di4 también ofrece una salida de auriculares.

Uso del dbx Di4 como caja DI:
Conecte la señal que desea convertir de no balanceada a balanceada al Di4 mediante un conector no balanceado de 6,35 mm a una de las entradas de canal del panel frontal de la unidad. Conecte un cable XLR balanceado a la salida de canal correspondiente en la parte posterior del Di4 y conéctelo al destino seleccionado. Si la intensidad de la señal de entrada es demasiado alta, puede reducir el nivel de 20 dB. Si hay un zumbido de bucle de tierra, puede eliminarlo presionando el interruptor de tierra.

Uso del dbx Di4 como mezclador de línea:
Puede mezclar el volumen y el panorama de todas las señales de entrada a un único par de conexiones RCA estéreo en la parte trasera del Di4. Esto permite usar la unidad como un mezclador de línea completamente funcional. Simplemente conecte las salidas maestras estéreo RCA de la parte trasera a su destino deseado y ajuste los controles de volumen y panorama de cada canal en la parte frontal del Di4 según sus necesidades.

Características

Cuatro unidades de caja DI totalmente independientes en un paquete de 1/2 RU
Interruptor de atenuación independiente de 20 dB por canal
Interruptor de elevación de tierra independiente por canal
Control de volumen independiente por canal para salida del mezclador de línea
Control de panorama independiente por canal para salida del mezclador de línea
Volumen maestro
Salida de auriculares

Especificaciónes

Conectores de entrada de audio	1/4" TS no balanceado
Impedancia de entrada	320 kΩ
Nivel de entrada pico	+15 dBu
Conector de auriculares	1/4" estéreo
Salidas del mezclador de línea estéreo	Conectores RCA
Salidas balanceadas XLR	Conectores XLR
Impedancia de salida	600 Ω
Nivel máximo de salida	+16 dBu
Respuesta de frecuencia	20 Hz – 20 kHz, 0 dB a -2 dB
THD + Ruido	0,0008 % típico a +4 dBu, 1 kHz
Diafonía entre canales	< -90 dB (20 Hz – 20 kHz)
Fuente de alimentación	~100–120 V CA / ~200–240 V CA, 50–60 Hz
Consumo de energía	775 mW
Dimensiones (Al × An × Pr)	44,5 mm × 230,6 mm × 217 mm (1 3/4" × 8" × 8 1/2")
Peso	1,75 kg (3,85 lb) aprox.
